อินเวอร์เตอร์ Toshiba VF-S15 สำหรับโรงงานอุตสาหกรรม
ตัวแทนจำหน่ายอย่างเป็นทางการ พร้อมออกแบบตู้คอนโทรล ติดต้ังและ Commissiong โดยทีมวิศวกร
Toshiba VF-S15 เป็นอินเวอร์เตอร์ประสิทธิภาพสูงสำหรับควบคุมความเร็วมอเตอร์ เหมาะสำหรับปั๊ม พัดลม สายพานลำเลียง เครื่องผสม และเครื่องจักรอุตสาหกรรม ช่วยลดการใช้พลังงาน ลดกระแสกระชากขณะเริ่มเดินมอเตอร์ และควบคุมการทำงานได้อย่างมีประสิทธิภาพ
สอบถามราคาและขอคำแนะนำการเลือกขนาด ติดต่อวิศวกร Prodrive โทร. 02-170-9363 หรือ LINE: @prodrivegroup

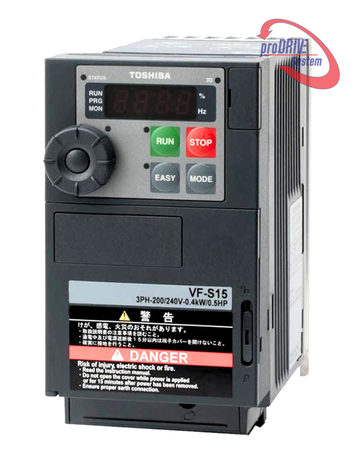

TOSHIBA VF-S15
อินเวอร์เตอร์ประสิทธิภาพสูง
ขนาดกะทัดรัดสำหรับงานหนัก
แรงดันไฟขาเข้า / ช่วงกำลัง
1 เฟส 200- 240V : 0.4 ~ 2.2 kW
3 เฟส 200 - 240V : 0.4 ~ 15 kW
3 เฟส 380-500V : 0.4 ~ 15 kW
- แรงดันขาออกอินเวอร์เตอร์: 3 เฟส 380 VAC
- ช่วงแรงดันไฟเข้า: 3 เฟส 380–500 VAC
- อินพุตอนาล็อก 2 ช่อง สำหรับตั้งค่าความเร็วมอเตอร์ด้วยสัญญาณ 0–10 V, 4–20 mA, 0–20 mA หรือโพเทนชิออมิเตอร์ภายนอก
- เอาต์พุตแรงดันอนาล็อก: 0–10 V
- เอาต์พุตกระแสอนาล็อก: 0/4–20 mA
รุ่นอินเวอร์เตอร์ Toshiba VF-S15
VFS15S-2007PL
VFS15S-2015PL
VFS15S-2022PL
VFS15-22004PM
VFS15-2007PM
VFS15-2015PM
VFS15-2022PM
VFS15-2037PM
VFS15-2055PM
VFS15-2075PM
VFS15-2110PM
VFS15-2150PM
VFS15-4004PL
VFS15-4007PL
VFS15-4015PL
VFS15-4022PL
VFS15-4037PL
VFS15-4055PL
VFS15-4075PL
VFS15-4110PL
VFS15-4150PL
การใช้งานที่เหมาะสม
- สายพานลำเลียง (Conveyor)
- เครื่องผสม (Mixzers)
- ปั๊ม (Pump)
- รอกยก (Hoist)
- พัดลมและโบลเวอร์( Fan / Blower )
- เครื่องบรรจุภัณฑ์ (Packaging Machine)
- เครื่องกวน (Agitators)
z-z687188481744.webp)
Product Features
Simplify your installation
Easy to set and operate - runs a motor straight from the keypad
Easy Key for quick access to essential parameters
Incorporates PLC capability with My Function
Optional keypad for parameter copy and backup
Reduce space
Compact unit size
Side-by-side installation
Safety function eliminates line contactor for Safe Torque Off
Built-in EMC filter - RCM compliant
Reliable and rugged
Draw on Toshiba's Japanese pedigree and more than 40 years of experience with drives
Long-life components including capacitors rated for +10 years
Fully rated to 50°C operating temperature range and extends to 60°C with derating
Precise control
Sensorless Vector Control Drive for induction and PM motors
Built-in RS-485 + ModBus RTU; expand to DeviceNet, Profibus, and more
Reduce energy consumption
Latest generation IGBT for efficient switching
Utilize energy saving mode running AC motor
Operate energy-efficient permanent magnet motors (SPM and IPM) for more savings
Versatile and flexible
Multiple programmable digital and analogue I/O
My Function PLC capability to reduce external components
Built-in PID for pressure flow and process control
Expand communication with Ethernet IP, Modbus TCP, Profinet, and much more
Applications
Conveyors
Mixers
Pumps
Hoists
Fans/blowers
Agitators
Packaging Machines etc.
| Item | TOSHIBA INVERTER : VF-S15 | ||
|---|---|---|---|
| Rating | Applicable motor (kW) HD(Heavy Duty) rating | Single-phase 240V input class | 0.2 to 2.2kW |
| 3-phase 240V input class | 0.2 to 15kW | ||
| 3-phase 500V input class | 0.4 to 22kW | ||
| Overload current rating (HD rating) | 150% - 60 seconds, 200% - 0.5 second | ||
| Dynamic braking circuit | Embedded | ||
| Power supply (Voltage - frequency) | Single-phase 240V input class | Single-phase 200V to 240V, 50/60Hz | |
| 3-phase 240V input class | 3-phase 200V to 240V, 50/60Hz | ||
| 3-phase 240V input class | 3-phase 380V to 500V, 50/60Hz | ||
| Power supply (Allowable fluctuation) | Voltage: -15%, +10%, frequency: +/-5% | ||
| Degree of protection (IEC60529) | IP20 | ||
| Cooling method | Self-cooling / Forced air-cooled *A | ||
| EMC filter (IEC61800-3) | Embedded / - *B | ||
| DC reactor | Option | ||
| Control specifications | Output frequency range | 0.1 to 500Hz | |
| Minimum setting steps of frequency | 10 bits | ||
| Frequency accuracy | Analogue | +/-0.5% of the maximum output frequency | |
| Digital | +/-0.01% of the output frequency | ||
| Voltage/frequency characteristics | V/f constant, Variable torque, Automatic torque boost, Sensorless vector control, Energy savings, Dynamic energy savings, PM motor control, V/f 5-point setting | ||
| Interface specifications | Digital input | 8 (2: selectable digital input / analogue input) | |
| Digital output | 1 | ||
| Pulse train frequency input | - | ||
| Pulse train frequency output | 1 (selectable PTO / digital output) | ||
| Relay output | 1c, 1a | ||
| Analogue input | 1 | ||
| Analogue output | 1 | ||
| PTC input | 1 (selectable PTC input / digital input) | ||
| Control power supply | Output | 10Vdc - 10mA | |
| 24Vdc - 100mA | |||
| Input | 24Vac - 1A | ||
| Functional safety | Safe Torque Off comply with IEC61800-5-2 | ||
| Communication | Embedded | RS485: Toshiba inverter protocol, Modbus RTU | |
| Environment | Ambient temperature | -10 to +60 °C *1 | |
| Storage temperature | -25 to +70 °C (Temperature applicable for a short term.) | ||
| Relative humidity | 5 to 95% (free from condensation) | ||
| Altitude | 3000m or less *2 | ||
| Vibration | 5.9m/s² (0.6G) or less (10 to 55Hz) | ||
| *A Self-cooling: VFS15S-2002PL-W1 to 2007PL-W1 Forced air-cooled:VFS15-2002PM-W1 to 2007PM-W1 VFS15S-2015PL-W1, 2022PL-W1 VFS15-2015PM-W1 to 2150PM-W1 VFS15-4004PL-W1 to 4220PL-W1 VFS15-6015P-W1 to 6150P-W1 |
| *B Basic filter: VFS15-2002PM-W1 to 2150PM-W1 VFS15S-2002PL-W1 to 2022PL-W1 VFS15-4004PL-W1 to 4220PL-W1 VFS15-6015P-W1 to 6150P-W1 |
*1: Over 40°C, remove top-seal and need current reduction
*2: Need current reduction over 1000m
